KGF系列氣動刮刀式自清洗過濾器(簡稱KGF過濾器)，是KELV科濾自主研發的新型高效刮刀式自清洗過濾器，通過機械刮除方式來自動清除濾元內表面的顆粒雜質，能夠連續在線過濾。DFA過濾器主要為高粘度過濾設計，適用粘度高達800,000mPa.s，精度范圍50-1500微米，精準過濾，能最快地將雜質刮離濾元表面，從而高效去除更多雜質，適合水及各種粘性液體的過濾。DFA過濾器遵循KELV科濾高性能、高品質、高可靠性的標準設計制造，達到國際一流品質。傳統過濾器過濾粘性物料和軟性雜質時頻繁堵塞，只能選擇大型過濾器或頻繁人工清洗，投資大，工作繁重，物料浪費嚴重。KGF過濾器以先進的自清洗方式輕松解決這類難題，始終定期保持濾元清潔，并排出含高濃度雜質的廢液，減少物料浪費，過濾較差水質的水和膠粘劑、樹脂、聚合物、油脂等粘性物料時優勢明顯，效率更高。DFA過濾器正以其顯著的技術優勢及低運行成本，在許多領域逐步取代傳統手動過濾器如振動篩、袋式過濾器、籃式過濾器、以及某些反沖型過濾器等。

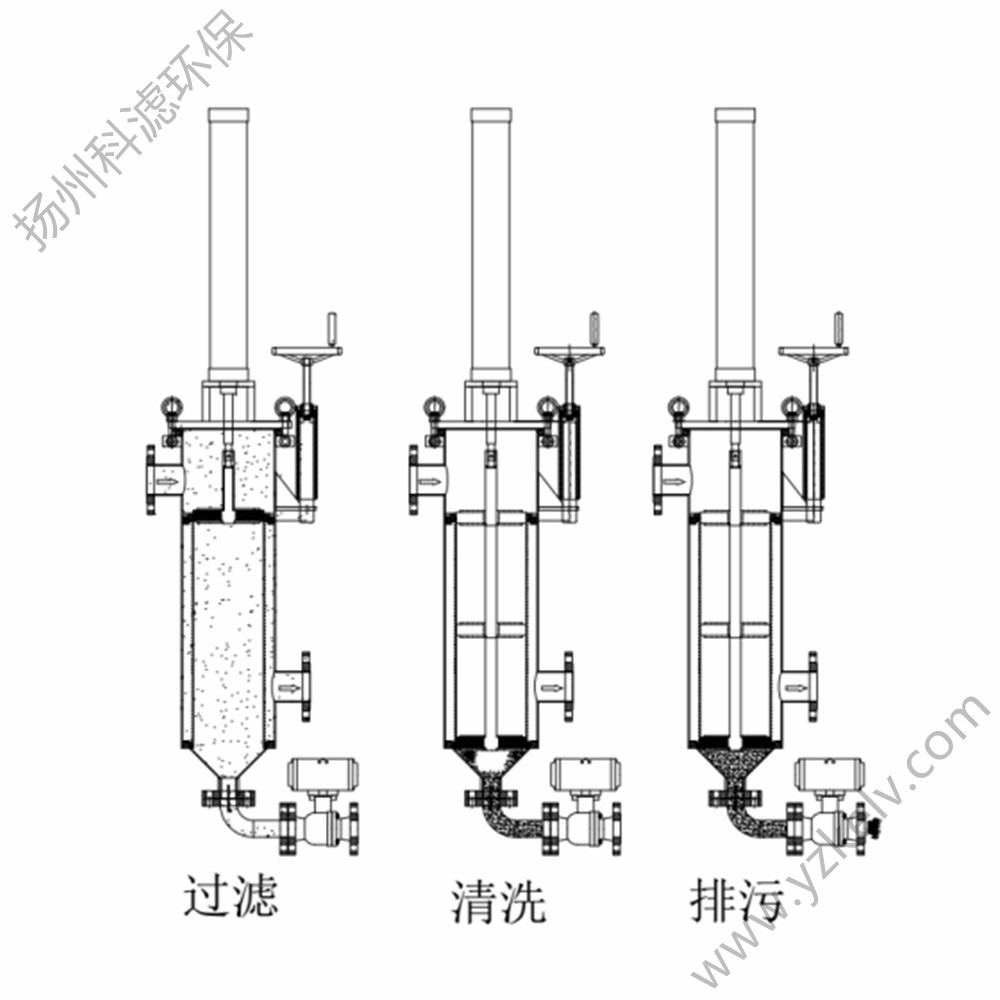

自清洗工作原理
[ 過濾狀態 ]
液體從進口流入，帶彈簧的圓盤形刮刀緊貼于濾元內表面，停于濾元上端，液體穿過刮刀，從濾元內表面向外流動，雜質被截留在內表面，液體從出口流出；隨著時間的推移，雜質逐漸增多，壓差上升，按設定壓差或定時清洗濾元。
[ 清洗狀態 ]
氣缸驅動刮刀上下往復運動清洗濾元，刮刀向下運動時，雜質被刮刀推送到過濾器底部，大比重雜質沉淀到集污腔。刮刀向上運動時，殘留雜質被刮除推送到濾元上端，雜質被流動液體沖走，透過刮刀，回到濾元內表面，刮刀向下運動時被刮走。每次清洗由數次沖程組成，濾元表面清洗后，恢復過濾能力。清洗時正常過濾，流量不中斷。
[ 排污狀態 ]
多個清洗周期后，雜質積聚到一定量，定期打開排污閥，排出含高濃度雜質的廢液，如必要，也可回收。
技術特點及優勢
■ 上下往復式刮除，直接將雜質刮離，特別擅長過濾粘性液體，去除粘性懸浮雜質
■ 結構簡單，容易拆裝，拿掉刮刀后，輕松取出濾元，內部容易清洗
■ 全自動運行，連續在線過濾，終結繁重的濾元更換清洗工作
■ 不產生一次性拋棄的過濾耗材，節約耗材成本及環保處理成本
■ 配備MS, NS和AS系列濾元，全面滿足各種過濾需要
■ 過濾壓損極小，流量穩定，節省能耗，利于工藝連續穩定
■ 密閉過濾，防止危險性物料泄漏，有利于安全生產與員工健康
■ 排放廢液雜質濃度高，并可回收，減少高價值物料的損失
■ 多種高級控制系統可選，功能強大，高效運行，高可靠性
■ 選用世界知名品牌的部件，高可靠性，低運行成本
主要規格參數
過濾器主要型號： KGF-D219/KGF-D273/KGF-D325/KGF-D400
過濾面積（㎡）： 0.07/0.22/0.21/0.28
濾元數量： 1/3/4
容積（L)： 0.33/0.41/0.47/0.714
進出口尺寸： DN25-DN50/DN50-DN80/DN65-DN100/ DN80-DN125
排污口尺寸： DN25/DN40/DN50
適用液體 ： 水及粘性液體(<800,000mPa.s)，雜質量<1000ppm
過濾精度： 50-2000μm
標準設計壓力： 1.0MPa，更高設計壓力可定制
設計溫度： 0-200℃(取決于密封件)
清洗壓差 ： 50-100KPa(視液體粘度而不同)
壓差儀表 ： 壓力變送器/壓差變送器
進出口連接標準： 法蘭，HG20592-2009(標準設計)，HG20615-2009(兼容ANSI
B16.5)；DIN11851圓螺紋活接
濾元系列： MS/NS/AS
殼體接液材質 ： 304/316L/CS
活塞桿材質 ： 316L
刮刀材質 ： PTFE聚四氟乙烯
殼體密封材質 ： NBR/EPDM/VITON/硅橡膠/FEP包覆硅橡膠
濾元密封材質： NBR/EPDM/VITON/硅橡膠/FEP包覆硅橡膠
活塞桿密封材質 ： NBR/PU聚氨酯/VITON
排污閥： 全通徑氣動球閥，單作用型或雙作用型，304/316
公用供給要求 ： 控制系統用220V AC，0.4-0.6MPa潔凈干燥壓縮空氣
定制設計： 夾套設計，通入導熱油或蒸氣，保持液體溫度與流動性
防爆設計，包括儀表與控制系統，安全過濾易燃易爆液體
食品級設計，安全衛生，更易于清洗
典型適用行業及流體
■ 適用行業：石油化工、精細化工、造紙、食品飲料、水處理等
■ 適用液體類型：蠟、煤油、單體、聚合物、檸檬酸、發酵液、殼聚糖、化妝品、瓊脂糖（凝膠）、硅樹脂溶液、肥皂、山梨醇、類固醇、糖漿、濕部助劑、粘合劑、顏料、潤滑劑、涂料、樹脂、乳膠、乙醇、混合油、食用油、高溫油、果汁、柴油等
|
型號（KGF）
|
D219
|
D273
|
D377
|
|
|
濾網直徑mm
|
Φ180
|
φ203
|
Φ250
|
|
|
標準進出口口徑
|
DN40
|
DN50
|
DN80
|
|
|
過濾流量（水）T/H
|
5-30
|
20-50
|
30-60
|
|
|
標準排污口徑
|
DN25
|
DN40
|
DN40
|
|
|
過濾精度
|
>10UM
|
|
控制方式
|
連續運轉、間歇運轉，時間控制自動排污、壓差控制自動排污、手動排污。
|
|
刮刀材質
|
PTFE。
|
|
密封方式
|
唇型密封。
|
|
客戶定制
|
衛生級設計、夾套保溫設計、耐高溫設計、防爆控制設計。
|
